返回单门门禁系列 型号:WX-AC05(防水门禁一体机)

脱机门禁一体机(WX-AC05)配置母卡


使用其它不保障的电源接门禁容易对门禁机损坏,影响长期稳定性,厂家不负责对这样接法的质保期!产品利薄,请买家自觉购买电源!

1、解决了传统门禁一体机通过键盘程序来的操作的麻烦,只需轻松用管理卡刷一下,再刷你想要增加或删除的卡,就能增加或删除该卡。实现操作简单、快捷,使用、管理更方便;

2、ID与IC卡门禁都可外接WEG26读卡器,实现进、出双向刷卡管理;

3、具有防水功能,可安装在室外;

4、存储芯片可拔插;

5、门禁机带有灯光提示;

6、可数据备份与下载(需买下载线)联系客服。解决卡片重发的困扰,只需一条下载线可下载多个门禁,1000与8000的模块通用一条下载线。

产品性能参数:

1、1000用户(存储芯片可拔插);可扩展到8000用户,价格需重拍宝贝。

2、 支持两张管理卡,一张为增加卡,另一张为删除卡

3、支持开门按钮;

4、可外接W26外接读头;

5、支持红外手柄增加、删除卡 支持常开,常闭功能

(另配遥控);

6、防水型门禁机:可安装在室外;

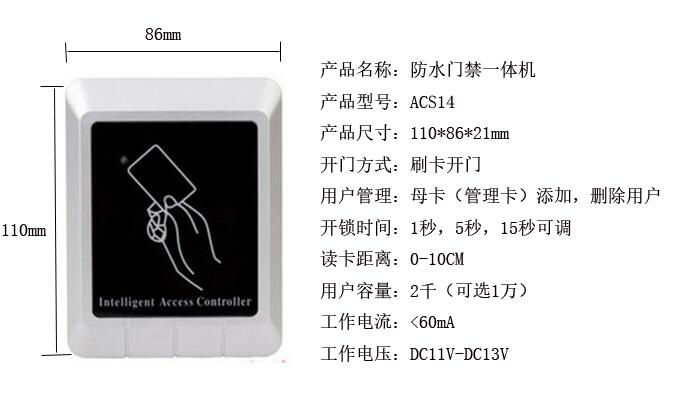

7、主机尺寸:110*86*21mm(标准86底盒安装孔)工业级芯片,性能稳定

ID管理卡门禁说明书(V1.1

一、本产品特点:

1、 已做防水处理,可以安装于室内或室外,读卡灵敏度高,读卡距离在5CM以上。

2、 用户存储容量有1000用户与8000用户可选,可以外接读卡器,实现进出刷卡功能。

3、 采用母卡管理卡增加与删除功能,使用数据下载线可以备份卡片资料与下载卡片,解决重发卡的烦脑;在遥控手柄上可以增加与删除卡号,可以设置常开、常闭功能。(注:出厂默认是不标配下载线与遥控手柄,如需请联系供应商)

二、电气参数:

输入电压

DC12V

工作电流

〈70mA

读卡距离

5~10cm

卡片容量

1000或8000

读卡类型

ID

输出负载

2A  DC12V

工作温度

-20℃~60









三、接线引脚功能:

引脚

线色

功能

描述

1

+12V

由直流电源12V输入

2

GND

电源地线

3

COM

继电器公共端

4

NC

继电器常闭端

5

绿

NO

继电器常开端

6

IN

开门按钮(低电平有效)

7

DO

WG26信号输入

8

D1

WG26信号输入

四、内部PCB结构示意图:略




五、      详细操作说明:

设置管理卡:将J4短路帽插到0端,重新通电,红绿灯交替闪烁,连续刷两张卡后红绿灯闪烁,刷的第一张为增加卡,第二张为删除卡,再将J4短路帽插回到1端重新上电,管理卡设置成功,注:设置新管理卡后,之前设置的管理卡将不能使用

增加用户卡:在工作状态下,刷增加卡,红灯闪烁,连续刷要增加的卡片,再刷增加卡,红灯常亮。

删除用户卡:在工作状态下,刷删除卡,绿灯闪烁,连续刷要删除的卡片,再刷删除卡,红灯常亮。

清除所有卡:在工作状态下,刷删除卡,绿灯闪烁,刷增加卡,再刷删除卡,灯常亮,等待10秒钟后嘀一声,红灯常亮,即清除完毕。

六、      红外遥控手柄设置说明:(注:此项为用户需要另配置,需另采购遥控)

进入系统:按遥控1234 CALL设置需要操作。(注1234为出厂默认)

1000用户门禁遥控使用说明如下:

卡号增加:按0,红灯闪烁,按XXXXXXXXXX CALL。XXXXXXXXXX为卡片上的前十位卡号。

刷卡增加:按1,红灯闪烁,连续刷要增加的卡。

卡号删除:按2,绿灯闪烁,按XXXXXXXXXX CALL。XXXXXXXXXX为卡片上的前十位卡号。

刷卡删除:按3,绿灯闪烁,连续刷要删除的卡。

删除所有卡:按4 CALL,等待数秒后嘀一声,即删除完毕。

门常开启:按5 CALL,此操作后将自动退出系统。

门常关闭:按6 CALL,此操作后将自动退出系统。

设置管理卡:按7 CALL,红绿灯交替闪烁,连续刷两张卡后红灯常亮,刷的第一张为增加卡,第二张为删除卡。

修改密码:按8XXXX CALL。

退出系统:按EXIT或10秒无任何操作将自动退出。

8000用户门禁遥控使用说明如下:

卡号增加:按0,红灯闪烁,XXXXXXXXCALL。XXXXXXXXXX为卡片上的后八位卡号。

刷卡增加:按1,红灯闪烁,连续刷要增加的卡。

卡号删除:按2,绿灯闪烁,按XXXXXXXXXX CALL。XXXXXXXXXX为卡片上的后八位卡号。

刷卡删除:按3,绿灯闪烁,连续刷要删除的卡。

删除所有卡:按4 CALL,等待数秒后嘀一声,即删除完毕。

门常开启:按5 CALL,此操作后将自动退出系统。

门常关闭:按6 CALL,此操作后将自动退出系统。

遥控开门:按7 CALL,执行正常开门一次。

修改密码:按8XXXX CALL。

退出系统:按EXIT或10秒无任何操作将自动退出。

七、      接线示意图:



 八、      产品包装清单:

产品名称           数量     单位

1、门禁一体机          1        个 (随机)

2、8P排线              1        条(随机)

3、母卡管理卡          2        张(随机)

4、合格证              1        枚(随机)

5、遥控器手柄(选配)     1       (有偿另购)

6、下载备份线(选配)     1        (有偿另购)

7、软件光盘            1         (免费)
